1. Cone Penetration Test
Cone penetration test (CPT) atau dapat disebut juga tes penetrasi kerucut digunakan untuk menentukan sifat-sifat keteknikan tanah.
Data yang diperoleh dari uji penetrasi kerucut dapat digunakan untuk menilai apakah lapisan tanah cenderung mencair di bawah berbagai tingkat guncangan gempa.

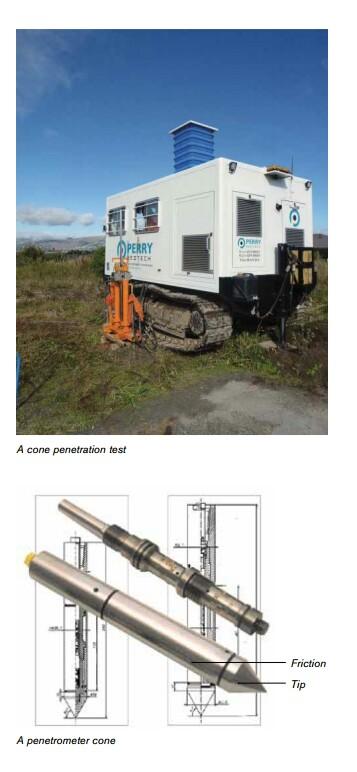

Tes penetrasi kerucut dilakukan di permukaan tanah. Lihatlah gambar di atas.
Rig uji penetrasi kerucut bervariasi dalam ukuran - dari portabel kecil rig untuk rig besar truk-mount. Setiap rig memiliki manfaat dan keterbatasan tetapi mereka semua melakukan tes yang sama. Sebuah kerucut rig uji penetrasi mendorong kerucut baja (sekitar 32mm lebar) ke tanah, umumnya hingga 20m di bawah permukaan atau sampai kerucut mencapai lapisan keras. Baja kerucut berisi sistem pengukuran elektronik yang merekam resistensi ujung dan gesekan lengan.
Saat kerucut didorong ke tanah, tanah merespons dengan berbagai tingkat resistensi. Perlawanan ini direkam menggunakan sensor gaya di ujungnya.
Pada saat yang sama dengan sensor merekam resistensi di ujung kerucut, sensor di lengan gesekan merekam gesekan lengan sepanjang 100mm panjang. Beberapa kerucut juga memiliki transduser air pori, yang merekam air tekanan di tanah.
Tes penetrasi kerucut biasanya memakan waktu antara 30 menit hingga tiga jam. Saat kerucut masuk ke tanah, pengukuran secara konstan dikirim kembali ke rig dan direkam di komputer
Hasil yang didapatkan dengan menggunakan metode pengujian ini memberikan catatan terperinci tentang resistensi kerucut yang berguna untuk evaluasi stratigrafi lokasi, homogenitas, dan kedalaman hingga lapisan-lapisan tegas, lubang atau lubang, dan diskontinuitas lainnya. Penggunaan selongsong gesekan dapat memberikan perkiraan klasifikasi tanah, dan korelasi dengan sifat rekayasa tanah. Ketika dilakukan dengan tepat di lokasi yang sesuai, pengujian menyediakan sarana cepat untuk menentukan kondisi bawah permukaan. Kemudian, pengujian ini juga menyediakan data yang digunakan untuk memperkirakan sifat teknik tanah yang dimaksudkan untuk membantu dalam desain dan konstruksi pekerjaan tanah, pondasi untuk struktur, dan perilaku tanah di bawah beban statis dan dinamis. Metode ini menguji in-situ tanah dan sampel tanah tidak diperoleh. Interpretasi hasil dari metode pengujian ini memberikan perkiraan jenis tanah yang ditembus. Insinyur dapat memperoleh sampel tanah dari bor paralel untuk keperluan korelasi, tetapi informasi atau pengalaman sebelumnya dapat menghalangi perlunya bor. Data kerucut elektronik (D5778) umumnya lebih dapat diandalkan dan dapat diproduksi ulang. Peralatan kerucut mekanik mungkin terbukti bermanfaat ketika menembus tanah yang kuat atau berbatu yang dapat merusak peralatan kerucut elektronik. Peralatan kerucut mekanis biasanya membutuhkan lebih sedikit keahlian operator untuk mengoperasikan dan merawatnya dengan benar daripada peralatan kerucut elektronik. Namun, peralatan kerucut mekanis tidak direkomendasikan untuk penyelidikan likuifaksi atau investigasi di mana jaminan kualitas tingkat tinggi harus diperoleh.
Data uji kerucut dari kerucut mekanik (D3441) umumnya sebanding dengan kerucut elektronik (D5778) tetapi ada perbedaan karena geometri kerucut dan bagian lengan gesekan. Pengguna data uji ini diperingatkan bahwa korelasi teknik dari kerucut elektronik tidak boleh digunakan untuk kerucut mekanik ini. Pengguna harus memverifikasi bahwa aplikasi korelasi empiris seperti yang memprediksi tipe tanah dari Rf adalah untuk penetrometer yang benar.
CATATAN 1: Kualitas hasil yang dihasilkan oleh standar ini tergantung pada kompetensi personel yang melaksanakannya, dan kesesuaian peralatan dan fasilitas yang digunakan. Lembaga yang memenuhi kriteria Praktik D3740 umumnya dianggap mampu melakukan pengujian / pengambilan sampel / inspeksi / uji kompetensi / objektif / dll. Pengguna standar ini diperingatkan bahwa kepatuhan dengan Praktik D3740 tidak dengan sendirinya menjamin hasil yang dapat diandalkan. Hasil yang andal tergantung pada banyak faktor; Praktek D3740 menyediakan sarana untuk mengevaluasi beberapa faktor ini.
Sumber :
https://www.astm.org/Standards/D3441.htm
https://www.eqc.govt.nz/sites/public_files/images/What%2520is%2520a%2520cone%2520penetration%2520test.pdf&ved=2ahUKEwjm_-X435rhAhUB4o8KHVk1B7sQFjAZegQIAxAB&usg=AOvVaw022ZdEIMHUm-dTfQwyp3rY
2. Standard Penetration Test
Standard penetration test (SPT) atau yang biasa disebut tes penetrasi standar adalah tes in-situ yang datang di bawah kategori tes penetrometer. Tes penetrasi standar dilakukan di lubang bor. Tes akan mengukur ketahanan lapisan tanah terhadap penetrasi yang dialami. Sebuah korelasi empiris penetrasi diturunkan antara sifat-sifat tanah dan resistensi penetrasi.
Tes ini sangat berguna untuk menentukan kerapatan relatif dan sudut ketahanan geser tanah kohesi. Hal ini juga dapat digunakan untuk menentukan kekuatan tekan tanah kohesif yang tidak terbatas

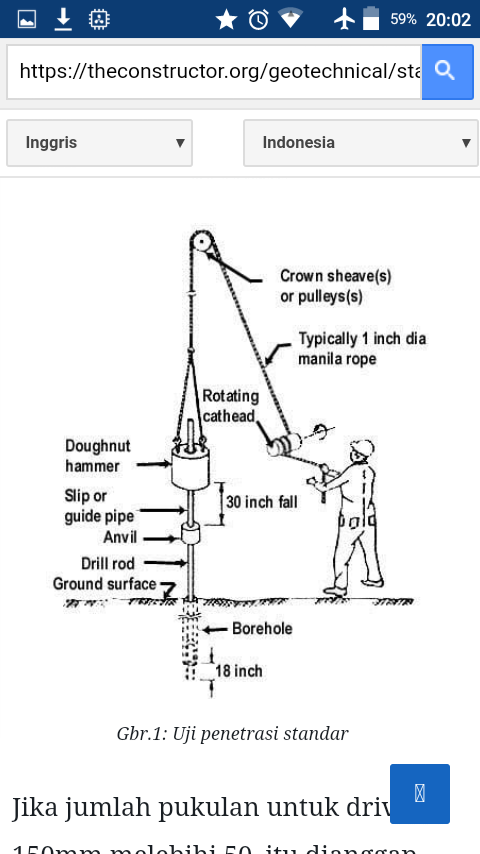

Pengujian dilakukan dalam lubang bor dengan menggunakan sampler sendok split standar. Setelah pengeboran dilakukan hingga kedalaman yang diinginkan, alat pengeboran dilepas dan sampler ditempatkan di dalam lubang bor.
Dengan cara menjatuhkan palu 63,5 kg massa jatuh melalui ketinggian 750 mm pada tingkat 30 pukulan per menit, sampler didorong ke tanah. Ini sesuai IS -2131: 1963.
Jumlah pukulan palu yang dibutuhkan untuk menggerakkan kedalaman 150 mm dihitung. Selanjutnya digerakkan oleh 150 mm dan pukulan dihitung.
Demikian pula, sampler sekali lagi didorong oleh 150mm dan jumlah pukulan dicatat. Jumlah pukulan yang direkam untuk 150mm pertama tidak dipertimbangkan .. Jumlah pukulan yang direkam untuk dua interval 150mm terakhir ditambahkan untuk memberikan angka penetrasi standar (N).
Keuntungan dari uji penetrasi standar adalah:
- Tes ini sederhana dan ekonomis
- Tes ini memberikan sampel yang representatif untuk inspeksi visual, uji klasifikasi dan untuk kadar air.
- Perilaku tanah aktual diperoleh melalui nilai SPT
- Metode ini membantu menembus lapisan padat dan mengisi
- Tes dapat diterapkan untuk berbagai kondisi tanah
Sumber :
https://www.astm.org/Standards/D5.htm
https://theconstructor.org/geotechnical/standard-penetration-test-procedure-precautions-advantages/4657/
3. Dynamic Cone Penetration Test (DCPT)

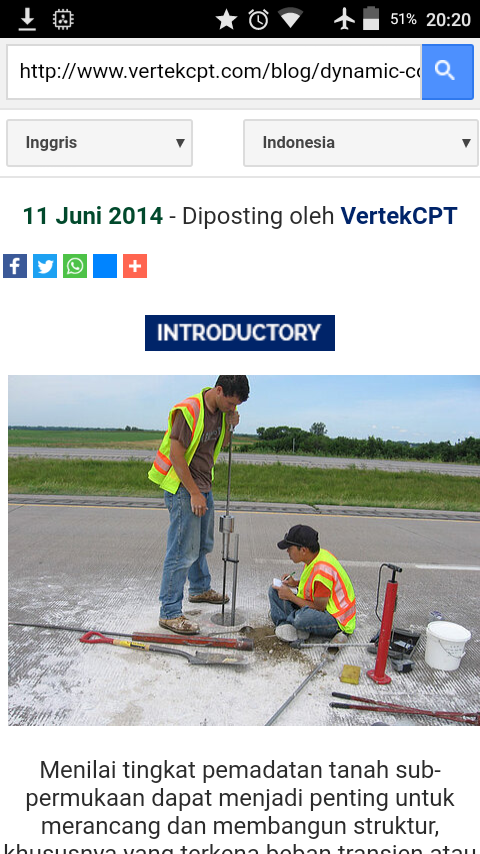

Pengujian Dynamic Cone Penetration (DCP) digunakan untuk mengukur kekuatan tanah in-situ dan ketebalan serta lokasi lapisan tanah bawah permukaan.
Ini mirip dengan CPT di mana kerucut logam dimajukan ke tanah untuk terus mengkarakterisasi perilaku tanah. Namun, tidak seperti dalam CPT, di mana kerucut didorong ke tanah dengan laju konstan dengan jumlah gaya yang bervariasi, di DCP, kerucut didorong oleh jumlah gaya standar dari palu, dan seberapa jauh kerucut bergerak dengan setiap pukulan digunakan untuk menentukan kepadatan dan sifat-sifat tanah pada tingkat itu.
Dalam pengujian DCP, gaya dorong diterapkan dengan secara manual menjatuhkan berat massa tunggal atau ganda (disebut palu) dari ketinggian tetap ke unit kerucut dorong. Gerakan ke bawah yang dihasilkan kemudian diukur. Tidak seperti sistem CPT, peralatan DCP dasar adalah perangkat portabel dan mungkin terbatas pada kedalaman uji 3-4 kaki: ini menjadikannya pilihan yang baik untuk aplikasi pengujian dangkal seperti konstruksi dan pemeliharaan dasar jalan. Karena DCP pada dasarnya bertenaga tangan, lebih murah dan lebih portabel daripada peralatan CPT, tetapi kemungkinan kesalahan manusia membuatnya lebih sulit untuk mendapatkan data yang konsisten dan akurat.
Secara historis, salah satu kesulitan terbesar yang terkait dengan DCP telah mendapatkan pengukuran perbedaan kedalaman yang akurat dengan aturan tangan setelah setiap pukulan palu. Seperti yang dapat Anda bayangkan, melakukan pengukuran ini dengan penglihatan dan merekamnya dengan tangan bisa jadi pekerjaan yang lambat dan rewel. Plus, untuk mengukur kedalaman total, jumlah pengukuran ini dihitung, sehingga mudah untuk mengakumulasikan jumlah kesalahan yang merepotkan jika setiap pengukuran bahkan sedikit mati.
Untungnya, teknologi elektronik genggam telah meringankan masalah ini secara luas. Sistem DCP Genggam Vertek menggunakan aplikasi smartphone dan pengintai laser untuk secara otomatis menghitung pukulan dan mengukur, merekam, dan kedalaman plot. Dari smartphone, data ini dapat dengan mudah digambarkan di lapangan dan ditransfer ke komputer atau klien untuk pelaporan dan analisis. Pengumpulan data otomatis menghemat waktu, meningkatkan akurasi, dan berarti bahwa tes dapat diselesaikan secara efisien oleh satu orang.
Untuk lebih meningkatkan pengulangan dan efisiensi pengujian DCP, sistem sepenuhnya otomatis (ADCP) tersedia. Rig ADCP dapat dipasang pada trailer ringan, truk yang tersedia secara komersial, atau ATV. Tes otomatis keduanya lebih cepat dan lebih konsisten daripada rekan-rekan manualnya, dan juga mengurangi kerja fisik untuk operator.
Sumber :
https://www.astm.org/Standards/D4633.htm
http://www.vertekcpt.com/blog/what-is-dcp-testing-and-how-does-it-compare-to-cpt
4. Vane Shear Test

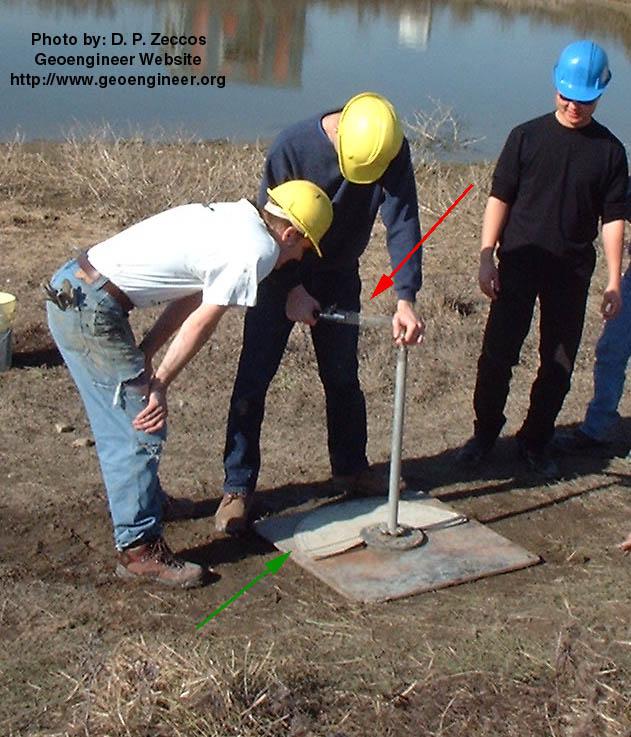

Vane shear test atau pengujian geser baling-baling adalah salah satu metode in-situ yang paling umum untuk estimasi kekuatan geser tanah yang tidak terdrainase. Foto-foto yang diperlihatkan di halaman ini diambil selama karakterisasi situs dari sebuah situs di Bay Area sebagai bagian dari kursus "Advanced Soil Mechanics Laboratory" yang diinstruksikan oleh Profesor RB Seed dan M. Riemer di University of California di Berkeley.
Gambar yang dekat di samping menggambarkan ujung geser baling-baling yang digunakan dalam pengujian. Ujung tersebut memiliki diameter 7,5cm dan tinggi 11,2cm. Biasanya rasio tinggi terhadap diameter harus 2. Baling-baling dimasukkan ke dalam lubang bor sampai kedalaman di mana diperlukan pengukuran kekuatan geser yang tidak terlatih. Kemudian diputar dan gaya torsional yang diperlukan untuk menyebabkan geser dihitung. Pada Gambar berikut, Anda dapat melihat geser baling-baling manual. Blade diputar pada kecepatan yang ditentukan yang tidak boleh melebihi 0,1 derajat per detik (praktis 1 derajat setiap 10 detik). Jumlah rotasi ditentukan dalam panah hijau sedangkan panah merah memiliki perangkat yang mengukur Torsi yang diperlukan. Prosedur dan peralatan biasanya harus mengikuti prosedur yang disarankan oleh ASTM D2573-72.
Kekuatan geser material dihitung dari Torsi dengan membaginya dengan K konstan yang tergantung pada dimensi dan bentuk baling-baling. Lebih banyak dapat ditemukan di ASTM D 2573-72. Harus dicatat bahwa ketika kekuatan diperlukan untuk masalah stabilitas kemiringan, faktor kekuatan yang diusulkan oleh Bjerrum (1972), yang menyumbang pada mode kegagalan yang berbeda, faktor gangguan yang diusulkan oleh Bjerrum (1972), yang bertanggung jawab untuk mode berbeda dari efek kegagalan, gangguan dan tingkat. Korelasi faktor koreksi sebagai fungsi dari Indeks Plastisitas (PI). Dapat dilihat bahwa untuk Indeks Plastisitas 50, yang berlaku untuk Young Bay Mud, μ = 0,8. Dapat dilihat bahwa untuk Indeks Plastisitas 50, yang berlaku untuk Young Bay Mud, μ = 0,8. Hasil-hasil dari Kekuatan Baling-Baling terkoreksi yang diukur secara in-situ ditunjukkan dalam plot berikut. Plot kekuatan geser (dikoreksi) vs waktu dan tes dilakukan dalam tingkat 1 degree per 10 detik. Anda dapat melihat di plot kekuatan geser puncak dan residu. Setelah tes selesai, baling-baling diputar dua kali dan kemudian kekuatan residu diukur.
Sumber :
https://www.astm.org/Standards/D2573.htm
https://www.geoengineer.org/multimedia-virtual/item/255-in-situ-vane-shear-test
5. Geotechnical Drilling

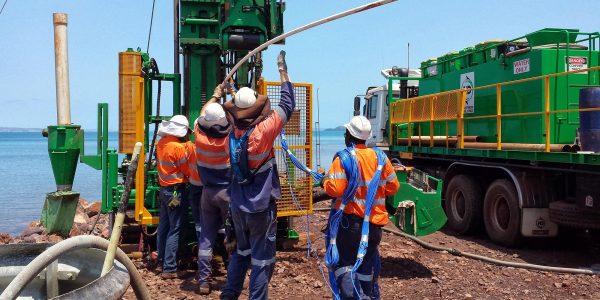

Geotechnical Drilling atau pengeboran geoteknik adalah jenis pengeboran yang dilakukan sebagai bagian dari proses konstruksi. Ini terutama untuk struktur seperti bangunan dan rig minyak, atau sebagai bagian dari proses penyelidikan yang dilakukan di lokasi sebelum konstruksi. Tugas ini biasanya dilakukan oleh kontraktor pengeboran yang memenuhi syarat untuk mengoperasikan peralatan pengeboran khusus. Itu juga di bawah pengawasan seorang insinyur geoteknik yang mengawasi proses untuk memastikan bahwa pengeboran memenuhi persyaratan proyek. Kontraktor pengeboran geoteknik terkadang menyediakan layanan pengeboran lainnya, tergantung pada ukuran dan lokasi mereka.
Jenis peralatan pengeboran yang digunakan untuk melakukan pekerjaan akan tergantung pada persyaratan spesifik proyek. Rig pengeboran adalah mesin yang digunakan untuk membuat lubang di tanah. Mereka bervariasi dalam ukuran dan kemampuan, mulai dari struktur besar yang digunakan peralatan rumah untuk mengebor sumur minyak, hingga rig yang cukup kecil untuk dipindahkan secara manual oleh satu orang, yang disebut auger. Rig pengeboran bergerak dapat dipasang di truk, trek atau trailer, sedangkan rig pengeboran yang lebih besar seperti yang digunakan di rig minyak lepas pantai adalah struktur yang lebih permanen.
Pengeboran geoteknik yang utama digunakan untuk analisis lokasi. Ini termasuk pengeboran untuk mengumpulkan sampel batuan dan tanah, menentukan stabilitas tanah dan geologi lokasi.
Analisis ini sangat penting, karena kondisi batuan atau tanah yang tidak aman dapat merusak integritas situs dan memicu keruntuhan struktural bangunan selama bencana alam seperti tornado, banjir, atau gempa bumi.
Pengeboran geoteknik juga digunakan untuk mencari deposit mineral, minyak, gas, dan sumber daya berharga lainnya. Sampel inti dan data lokasi digunakan untuk menentukan kelayakan proyek.
Sumber :
https://www.hagstromdrilling.com.au/latest-news/what-is-geotechnical-drilling/
http://www.drillpowerqld.com.au/What-is-geotechnical-drilling-bgp2954.html
6. California Bearing Ratio
Uji Rasio Bantalan California ( CBR ) adalah uji kekuatan sederhana yang membandingkan kapasitas dukung suatu bahan dengan batu pecah bertingkat baik (dengan demikian, bahan batu pecah berkualitas tinggi harus memiliki CBR @ 100%). Ini terutama ditujukan untuk, tetapi tidak terbatas pada, mengevaluasi kekuatan bahan kohesif yang memiliki ukuran partikel maksimum kurang dari 19 mm (0,75 in.) ( AASHTO , 2000 [1] ). Ini dikembangkan oleh Divisi Jalan Raya California sekitar tahun 1930 dan kemudian diadopsi oleh banyak negara, kabupaten, agen federal AS dan internasional. Akibatnya, sebagian besar laboratorium geoteknik dan komersial di AS diperlengkapi untuk melakukan tes CBR.

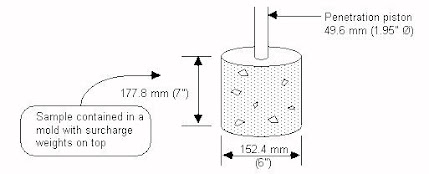

Uji CBR dasar melibatkan penerapan beban ke piston penetrasi kecil pada laju 1,3 mm (0,05 ″) per menit dan merekam total muatan pada penetrasi mulai dari 0,64 mm (0,025 in.) Hingga 7,62 mm (0,300 in.).
Metode pengujian ini digunakan untuk mengevaluasi potensi kekuatan material tanah dasar, bawah tanah, dan kursus dasar, termasuk bahan daur ulang untuk digunakan dalam desain perkerasan jalan dan lapangan terbang. Nilai CBR yang diperoleh dalam pengujian ini merupakan bagian integral dari beberapa metode desain perkerasan lentur.
Untuk aplikasi di mana efek dari kandungan air pemadatan pada CBR kecil, seperti bahan kohesi, butiran kasar, atau di mana penyisihan dibuat untuk efek perbedaan kadar air pemadatan dalam prosedur desain, CBR dapat ditentukan di kadar air optimal dari upaya pemadatan yang ditentukan. Berat unit kering yang ditentukan biasanya adalah pemadatan persen minimum yang diizinkan oleh spesifikasi pemadatan lapangan klien.
Untuk aplikasi di mana efek kandungan air pemadatan pada CBR tidak diketahui atau di mana ia ingin memperhitungkan efeknya, CBR ditentukan untuk rentang kadar air, biasanya rentang kadar air yang diizinkan untuk pemadatan lapangan dengan menggunakan klien. protokol atau spesifikasi untuk pemadatan lapangan.
Kriteria untuk persiapan spesimen uji bahan penyemenan sendiri (dan lainnya) yang mendapatkan kekuatan dengan waktu harus didasarkan pada evaluasi rekayasa geoteknik. Seperti yang diarahkan oleh klien, bahan yang disemen sendiri harus disembuhkan dengan baik sampai rasio bantalan yang mewakili kondisi layanan jangka panjang dapat diukur.
Sumber :
https://www.astm.org/Standards/D1883.htm
https://www.pavementinteractive.org/reference-desk/design/design-parameters/california-bearing-ratio
7. Consolidation Test
Uji Konsolidasi digunakan untuk menentukan tingkat dan besarnya penyelesaian dalam tanah. Nilai penyelesaian yang diperoleh oleh tes ini hanya disebabkan oleh konsolidasi primer yang merupakan 90% dari total konsolidasi. Hasil uji konsolidasi sangat membantu dalam desain pondasi.
Sumber :
https://www.astm.org/Standards/D2435.htm
https://theconstructor.org/geotechnical/soil-consolidation-test/3054/
8. Compaction Test

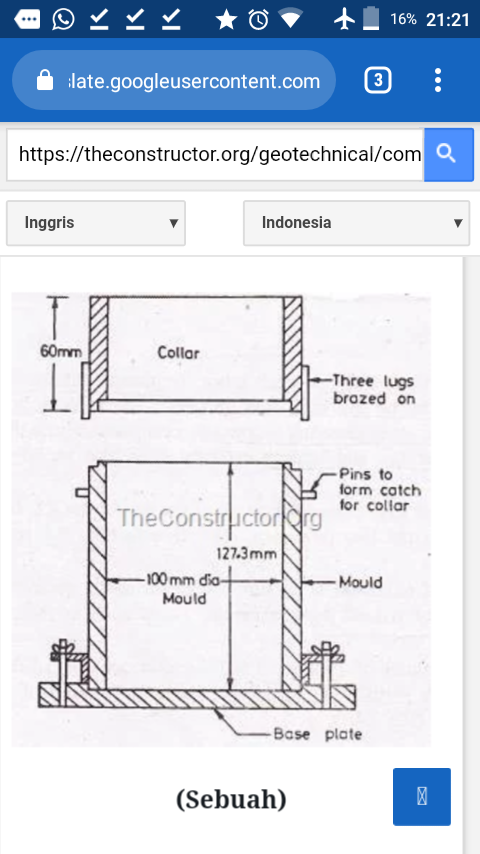

Uji pemadatan tanah dilakukan dengan menggunakan uji Proctor untuk memahami karakteristik pemadatan tanah yang berbeda dengan perubahan kadar air. Kompaksi tanah adalah kadar air optimal di mana jenis tanah yang diberikan menjadi paling padat dan mencapai kepadatan kering maksimumnya dengan menghilangkan rongga udara.
5.1 Metode cepat dilakukan untuk mengevaluasi dengan cepat persentase pemadatan dan variasi dari kadar air optimal dari tanah yang digunakan dalam konstruksi tanpa mengetahui nilai kadar air di lapangan pada saat pengujian.
Hasil tes biasanya ditentukan dalam 1 hingga 2 jam sejak awal tes.
Nilai persen pemadatan yang diperoleh dengan menggunakan metode cepat akan sama dengan persen pemadatan yang dihitung menggunakan nilai kerapatan kering.
Nilai perbedaan antara kadar air lapangan dan kadar air optimal akan merupakan perkiraan, tetapi akan berada dalam ± 0,1 hingga 0,2 poin persentase dari perbedaan yang dihitung setelah kadar air lapangan diketahui.
Hasil pengujian dapat digunakan untuk menentukan apakah material yang dipadatkan memenuhi nilai kerapatan dan kontrol kadar air yang ditentukan sebagai persentase dari kerapatan maksimum standar dan kadar air optimal seperti yang ditentukan dalam Metode A dari Metode Uji D698. Kurva pemadatan tiga titik digunakan sebagai pengganti kurva empat atau lima poin yang diperlukan dalam Metode Uji D698.
Metode pengujian ini didasarkan pada asumsi bahwa kurva pemadatan tiga titik adalah parabola pada bagian kurva yang dekat dengan kadar air optimal sehingga titik puncak kurva dapat ditentukan secara matematis. Asumsi ini menghasilkan perbedaan besar antara metode pengujian ini dan memperoleh kerapatan maksimum dan kadar air optimum dari kurva pemadatan lima titik penuh.
Setelah kadar air ovendry lapangan telah ditentukan sesuai dengan Metode Uji D2216, nilai-nilai kepadatan kering, berat satuan kering, dan kadar air optimal dapat dihitung (lihat Catatan 1).
Metode pengujian ini juga dapat digunakan untuk material pondasi atau pinjam area untuk membandingkan kerapatan kering dan berat unit dan kadar air di tempat dengan kepadatan kering maksimum dan berat unit serta kadar air optimal di laboratorium.
Metode pengujian ini memiliki keuntungan bahwa nilai kerapatan maksimum dapat diperoleh pada tanah yang sama yang digali selama uji kerapatan di tempat.
Sumber :
https://www.astm.org/Standards/D5080.htm
https://theconstructor.org/geotechnical/compaction-test-soil-proctors-test/3152/
9. Triaxial Tea
Untuk melakukan Pengujian Triaksial, Anda memerlukan Peralatan Triaksial, yang terdiri dari sel Triaksial, mesin uji universal, dan panel kontrol tekanan. Untuk menguji tanah dan bahan granular longgar lainnya seperti pasir dan kerikil, bahan ditempatkan dalam selongsong lateks silinder dan direndam ke dalam bak air, atau cairan lain, yang memberi tekanan pada sisi silinder. Pelat logam bundar di bagian atas silinder, disebut pelat, lalu diperas bahannya. Jarak yang ditempuh pelat diukur, bersama dengan perubahan bersih dalam volume material.
Seperti Cone Penetration Testing, Triaxial Testing digunakan untuk mengukur sifat-sifat tanah, tetapi juga dapat digunakan pada material yang lebih padat seperti batu. Biasanya, Pengujian Triaksial digunakan untuk memecahkan masalah stabilitas dengan:
- Menentukan kekuatan geser dan kekakuan tanah saat menahan reservoir air
- Mengukur stres / perilaku regangan
- Memantau respons internal media partikel
Ini juga digunakan untuk pengukuran tekanan air pori dan menentukan perilaku kontraktif, yang umum di tanah berpasir. Dengan demikian, metode pengujian tanah ini sangat cocok untuk membantu para insinyur meningkatkan desain bangunan mereka sambil membatasi kegagalan struktural / bangunan dengan memberikan pemahaman yang tepat tentang perilaku material dan penilaian karakteristik suatu lokasi pembangunan.
Manfaat utama dari Pengujian Triaksial meliputi fleksibilitasnya terhadap tes lain, seperti Pengujian Shear Langsung, serta kemampuannya untuk mempelajari efek cairan pada sifat mekanik padatan. Selain itu, Pengujian Triaksial berguna untuk menentukan deformasi di mana rasio bahan Poisson penting.
Sumber :
https://www.astm.org/Standards/D7181.htm
http://www.vertekcpt.com/blog/triaxial-testing-and-testing-soil
10. Direct Shear Test
Uji Geser Langsung digunakan untuk menentukan kekuatan geser tanah yang dikeringkan (atau tidak terlatih). Pengujian dilakukan dengan mendeformasi spesimen pada laju yang terkendali pada atau dekat bidang geser tunggal

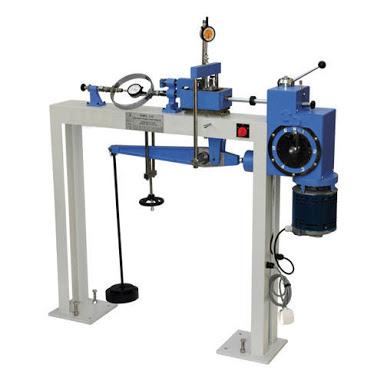

Tes geser langsung adalah metode pengujian laboratorium yang digunakan untuk menentukan parameter kekuatan geser tanah. Pengujian dapat dilakukan pada kadar air yang berbeda; Namun, itu umum untuk menjenuhkan sampel sebelum menjalankan tes.
Untuk mencapai hasil yang dapat diandalkan, tes ini sering dilakukan pada tiga atau empat sampel tanah yang tidak terganggu. Sampel tanah ditempatkan dalam kotak geser kubik yang terdiri dari kotak atas dan bawah. Batas antara dua bagian kotak adalah sekitar pada ketinggian pertengahan sampel. Sampel dikenai tekanan normal yang terkendali dan bagian atas sampel ditarik ke samping pada laju regangan terkontrol atau sampai sampel gagal. Beban lateral yang diterapkan dan regangan terinduksi dicatat pada bagian internal yang diberikan. Pengukuran ini kemudian digunakan untuk memplot kurva tegangan-regangan sampel selama pemuatan untuk tegangan normal yang diberikan.
Hasil pengujian yang berbeda untuk tanah yang sama disajikan dalam grafik dengan tegangan puncak pada sumbu vertikal dan tegangan normal (batas) pada sumbu horizontal. Pemasangan kurva linier sering dilakukan pada titik hasil pengujian. Intersep garis ini dengan sumbu vertikal memberikan kohesi dan kemiringannya memberikan sudut gesekan puncak.
Sumber :
https://www.astm.org/Standards/D3080.htm
http://www.geotechdata.info/geotest/direct-shear-test.html
11.Unconfined Compresive Soil ( UCS)

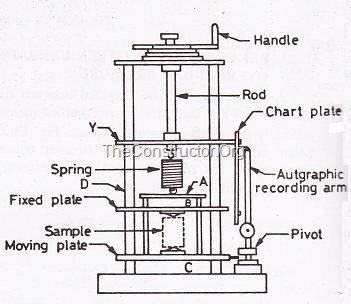

Kekuatan tekan tanpa batas (qu) adalah beban per satuan luas di mana spesimen silinder tanah kohesif jatuh dalam kompresi.
q u = P / A
Di mana P = beban aksial pada kegagalan, A = area yang dikoreksi = dimana adalah area awal spesimen, = regangan aksial = perubahan panjang / panjang asli.
Kekuatan geser tanah yang tidak terdrainase sama dengan setengah dari kuat tekan tidak terkekang,
undrained shear strength of soil
Tujuan utama dari uji kompresi tidak terbatas adalah untuk dengan cepat memperoleh ukuran kekuatan tekan untuk tanah yang memiliki kohesi yang cukup untuk memungkinkan pengujian dalam keadaan tidak terbatas.
Sampel tanah yang memiliki struktur slickenside atau fissured, sampel beberapa jenis loess, lempung sangat lunak, tanah kering dan gembur, serta material varved, atau sampel yang mengandung sebagian besar lumpur atau pasir, atau keduanya (semuanya biasanya menunjukkan sifat kohesif) , sering menampilkan kekuatan geser yang lebih tinggi ketika diuji sesuai dengan Metode Uji D2850. Selain itu, tanah tak jenuh biasanya akan menunjukkan kekuatan geser yang berbeda ketika diuji sesuai dengan Metode Uji D2850
Jika pengujian pada sampel yang sama baik dalam keadaan utuh dan dibuat-ulang dilakukan, sensitivitas bahan dapat ditentukan. Metode penentuan sensitivitas ini hanya cocok untuk tanah yang dapat mempertahankan bentuk spesimen stabil dalam kondisi cetak ulan
Sumber :
https://www.astm.org/Standards/D2166.htm
https://theconstructor.org/geotechnical/unconfined-compressive-strength-of-cohesive-
12. Dynamic Cone Penetration (DCP)
Pengujian Dynamic Cone Penetration (DCP) digunakan untuk mengukur kekuatan tanah in-situ dan ketebalan serta lokasi lapisan tanah bawah permukaan.
Ini mirip dengan CPT di mana kerucut logam dimajukan ke tanah untuk terus mengkarakterisasi perilaku tanah. Namun, tidak seperti dalam CPT, di mana kerucut didorong ke tanah dengan laju konstan dengan jumlah gaya yang bervariasi, di DCP, kerucut didorong oleh jumlah gaya standar dari palu, dan seberapa jauh kerucut bergerak dengan setiap pukulan digunakan untuk menentukan kepadatan dan sifat-sifat tanah pada tingkat itu.
Dalam pengujian DCP, gaya dorong diterapkan dengan secara manual menjatuhkan berat massa tunggal atau ganda (disebut palu) dari ketinggian tetap ke unit kerucut dorong. Gerakan ke bawah yang dihasilkan kemudian diukur. Tidak seperti sistem CPT, peralatan DCP dasar adalah perangkat portabel dan mungkin terbatas pada kedalaman uji 3-4 kaki: ini menjadikannya pilihan yang baik untuk aplikasi pengujian dangkal seperti konstruksi dan pemeliharaan dasar jalan. Karena DCP pada dasarnya bertenaga tangan, lebih murah dan lebih portabel daripada peralatan CPT, tetapi kemungkinan kesalahan manusia membuatnya lebih sulit untuk mendapatkan data yang konsisten dan akurat.
Secara historis, salah satu kesulitan terbesar yang terkait dengan DCP telah mendapatkan pengukuran perbedaan kedalaman yang akurat dengan aturan tangan setelah setiap pukulan palu. Seperti yang dapat Anda bayangkan, melakukan pengukuran ini dengan penglihatan dan merekamnya dengan tangan bisa jadi pekerjaan yang lambat dan rewel. Plus, untuk mengukur kedalaman total, jumlah pengukuran ini dihitung, sehingga mudah untuk mengakumulasikan jumlah kesalahan yang merepotkan jika setiap pengukuran bahkan sedikit mati.
Untungnya, teknologi elektronik genggam telah meringankan masalah ini secara luas. Sistem DCP Genggam Vertek menggunakan aplikasi smartphone dan pengintai laser untuk secara otomatis menghitung pukulan dan mengukur, merekam, dan kedalaman plot. Dari smartphone, data ini dapat dengan mudah digambarkan di lapangan dan ditransfer ke komputer atau klien untuk pelaporan dan analisis. Pengumpulan data otomatis menghemat waktu, meningkatkan akurasi, dan berarti bahwa tes dapat diselesaikan secara efisien oleh satu orang.
Untuk lebih meningkatkan pengulangan dan efisiensi pengujian DCP, sistem sepenuhnya otomatis (ADCP) tersedia. Rig ADCP dapat dipasang pada trailer ringan, truk yang tersedia secara komersial, atau ATV. Tes otomatis keduanya lebih cepat dan lebih konsisten daripada rekan-rekan manualnya, dan juga mengurangi kerja fisik untuk operator.
Sumber :
https://www.astm.org/Standards/D4633.htm
http://www.vertekcpt.com/blog/what-is-dcp-testing-and-how-does-it-compare-to-cpt
